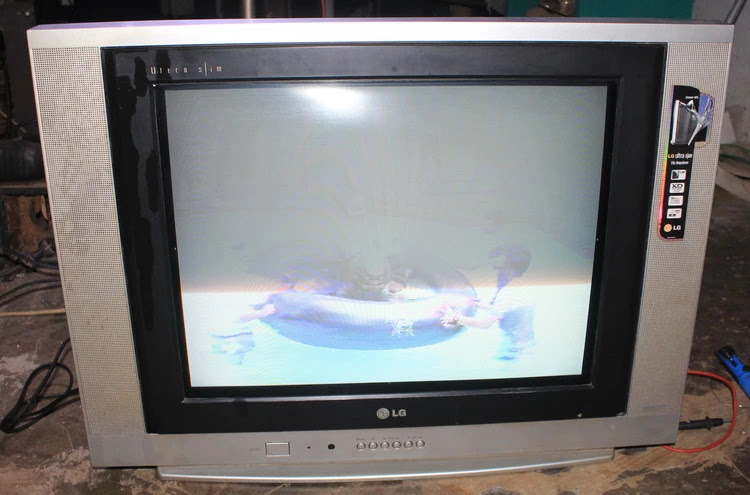

Banyak orang yang masih mencari skema TV LG Ultra Slim. Karena biarpun produk lama, tapi jenis TV yang satu ini masih termasuk populer. Selain harga yang terjangkau, tipe ini juga mudah diperbaiki selama bisa membaca Skema TV LG Ultra Slim 21fu1rl. Dan di antara banyak skema, yang paling banyak dicari adalah skema blok vertikal TV LG Ultra Slim. Hal ini karena banyak masalah tampilan yang bisa diatasi dengan membaca skema vertikal TV LG Slim. Karena itu, kali ini kita akan membahas komponen dan hal-hal lain yang berhubungan dengan skema TV ini.
Baca Juga : Skema TV Samsung Slim Dniejr
Beberapa Komponen Utama Skema TV LG Ultra Slim
Sebelum mulai memperbaiki, sebaiknya mengenal lebih dahulu komponen-komponen dari TV LG yang dimiliki. Tidak perlu khawatir karena sebagian besar dari komponen ini masih dijual bebas di pasar.
1. Defleksi Yoke
Komponen ini bertanggung jawab atas gambar yang ada di layar televisi. Defleksi Yoke terdiri dari kumparan luar dan dalam dengan fungsi yang berbeda. Kumparan luar berfungsi untuk menampilkan gambar vertikal, dan kumparan dalam untuk gambar horizontal.
Karena itu, jika ada masalah pada tampilan gambar seperti gambar tiba-tiba menyempit atau bergerak. Maka bisa dipastikan ada masalah pada salah satu atau kedua kumparan di komponen ini.
2. IC Vertikal
Fungsi utama komponen ini adalah untuk memberikan suplai arus listrik yang diolah menjadi sinyal untuk berikutnya diolah lagi oleh defleksi yoke menjadi gambar di layar televisi. Karena beban arus dan panas, komponen ini sering rusak atau menjadi penyebab defleksi yoke tidak bekerja maksimal. Tidak jarang, IC vertikal pecah karena tidak kuat bekerja terlalu lama.
3. Resistor
Komponen ini berfungsi untuk menghambat atau membatasi arus listrik yang mengalir ke dalam rangkaian listrik. Sehingga tidak terjadi arus daya yang berlebih dan komponen lain dapat berfungsi secara maksimal.
4. Kapasitor
Sebagai komponen multifungsi, kapasitor ada di banyak alat elektronik. Dan untuk televisi, kapasitor berfungsi sebagai penyaring hambatan yang ada pada arus listrik. Sehingga tampilan pada layar tidak ada gangguan.
5. Dioda
Biarpun berukuran kecil, dioda berfungsi untuk mengatur arah arus menjadi satu arah. Sering disebut sebagai katup listrik, dioda juga berfungsi untuk membuat tegangan menjadi lebih stabil dan melindungi rangkaian listrik.
Artikel Terkait :
Beberapa Masalah yang Sering Timbul dan Cara Mengatasinya
Setelah mengetahui komponen-komponen yang ada, sekarang kita beralih pada beberapa masalah yang sering terjadi pada TV LG Anda:
1. Gambar Terus Bergerak Atau Tidak Penuh Pada Layar
Seperti yang dijelaskan di atas, jika ada masalah di layar televisi, maka besar kemungkinan defleksi yoke yang bermasalah. Tapi, Anda perlu memastikan dengan cara mengukur hambatan aliran arus pada komponen ini. Walau hasilnya bisa berbeda sesuai dengan ukuran televisi, secara umum defleksi yoke yang bermasalah memiliki hambatan arus sebesar 1.5-5 ohm.
2. TV Tidak Menyala Atau Tetap Pada Mode Stand By
Langkah pertama yang bisa dilakukan untuk memeriksa penyebab TV tidak menyala adalah memeriksa tegangan vertikal dengan multimeter. Daya untuk tegangan vertikal ini berasal dari pin out flyback yang membutuhkan arus listrik aktif. Sehingga, Anda harus menggunakan alas bersifat isolator untuk menghindari risiko tersetrum.
Nilai normal tegangan vertikal pada TV LG model ini adalah 24V hingga 25V. Dan pada mode stand by nilai ini akan 0 karena flyback tidak aktif.
Penting! Selalu Cek Hal Berikut!
Ada banyak situs yang menawarkan tautan untuk download skema TV LG Ultra Slim. Akan tetapi, perlu dipastikan apakah skema tersebut yang Anda butuhkan atau tidak. Caranya, dengan mengetahui model dan kode TV yang benar. Karena biarpun memiliki nama kode yang mirip, bukan berarti memiliki skema yang sama.
Ketahui :
Setelah belajar banyak tentang Skema TV LG Ultra Slim, Anda bisa lebih percaya diri dalam identifikasi masalah tampilan televisi. Akan tetapi, sebelum membuka bagian belakang TV, jangan lupa untuk memperhatikan keamanan dan keselamatan Anda.
